以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 25-100 mm
流量范圍： 2-72 m3/h
揚程范圍： 36-150 m
材質：鑄鐵
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
立式多級管道離心泵GDL采用立式節段式外加不銹鋼殼體結構，使得立式多級管道離心泵的進出口位于同一水平線上且口徑相同，能像閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了水力模型，所以還具有節能，運行平衡等優點，且軸封采用耐磨機械密封，無泄漏，使用幫命長。
多級泵產品全部采用計算機設計和優化處理，從而保證產品質量的穩定可靠。
二、適用范圍：
立式多級管道離心泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
三、產品特點：
1、水力模型先進：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
6、立式結構，占地面積小。
四、工作條件：
1、本型管道泵可輸送清水或物理化學性質類似于清水的液體；
2、液體溫度：－15℃~+120℃；
3、工作壓力：最大工作壓力<2.5Mpa，即系統壓力＝入口壓力+閉閥工作時的壓力<2.5Mpa；
4、周圍環境的溫度應低于40℃，相對溫度不超過95%；
5、輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

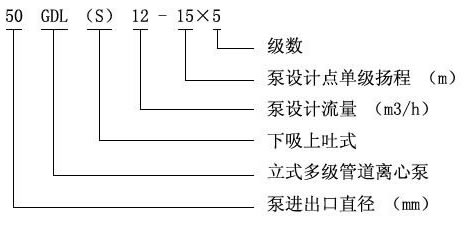

五、型號意義：
性能參數表
型號 | 流量Q(m3/h) | 揚程H(m) | 吸程 (m) | 電機功率(KW) |
25GDL2-12*3 | 2 | 36 | 7.5 | 1.1 |
25GDL2-12*4 | 2 | 48 | 7.5 | 1.1 |
25GDL2-12*5 | 2 | 60 | 7.5 | 1.5 |
25GDL2-12*6 | 2 | 72 | 7.5 | 1.5 |
25GDL2-12*7 | 2 | 84 | 7.5 | 2.2 |
25GDL2-12*8 | 2 | 96 | 7.5 | 2.2 |
25GDL2-12*9 | 2 | 108 | 7.5 | 2.2 |
25GDL2-12*10 | 2 | 120 | 7.5 | 3 |
25GDL2-12*11 | 2 | 132 | 7.5 | 3 |
25GDL2-12*12 | 4 | 144 | 7.5 | 3 |
25GDL4-11*3 | 4 | 33 | 7.5 | 1.1 |
25GDL4-11*4 | 4 | 44 | 7.5 | 1.5 |
25GDL4-11*5 | 4 | 55 | 7.5 | 2.2 |
25GDL4-11*6 | 4 | 66 | 7.5 | 2.2 |
25GDL4-11*7 | 4 | 77 | 7.5 | 3 |
25GDL4-11*8 | 4 | 88 | 7.5 | 3 |
25GDL4-11*9 | 4 | 99 | 7.5 | 3 |
25GDL4-11*10 | 4 | 110 | 7.5 | 4 |
25GDL4-11*11 | 4 | 121 | 7.5 | 4 |
25GDL4-11*12 | 4 | 132 | 7.5 | 4 |
40GDL6-12*3 | 6 | 36 | 7.5 | 1.5 |
40GDL6-12*4 | 6 | 48 | 7.5 | 2.2 |
40GDL6-12*5 | 6 | 60 | 7.5 | 2.2 |
40GDL6-12*6 | 6 | 72 | 7.5 | 3 |
40GDL6-12*7 | 6 | 84 | 7.5 | 3 |
40GDL6-12*8 | 6 | 96 | 7.5 | 4 |
40GDL6-12*9 | 6 | 108 | 7.5 | 4 |
40GDL6-12*10 | 6 | 120 | 7.5 | 4 |
40GDL6-12*11 | 6 | 132 | 7.5 | 5.5 |
40GDL6-12*12 | 6 | 144 | 7.5 | 5.5 |
50GDL12-15*2 | 12 | 30 | 7 | 2.2 |
50GDL12-15*3 | 12 | 45 | 7 | 3 |
50GDL12-15*4 | 12 | 60 | 7 | 4 |
50GDL12-15*5 | 12 | 75 | 7 | 5.5 |
50GDL12-15*6 | 12 | 90 | 7 | 5.5 |
50GDL12-15*7 | 12 | 105 | 7 | 7.5 |
50GDL12-15*8 | 12 | 120 | 7 | 7.5 |
50GDL12-15*9 | 12 | 135 | 7 | 11 |
50GDL12-15*10 | 12 | 150 | 7 | 11 |
50GDL18-15*2 | 18 | 30 | 7 | 3 |
50GDL18-15*3 | 18 | 45 | 7 | 4 |
50GDL18-15*4 | 18 | 60 | 7 | 5.5 |
50GDL18-15*5 | 18 | 75 | 7 | 7.5 |
50GDL18-15*6 | 18 | 90 | 7 | 7.5 |
50GDL18-15*7 | 18 | 105 | 7 | 11 |
50GDL18-15*8 | 18 | 120 | 7 | 11 |
50GDL18-15*9 | 18 | 135 | 7 | 15 |
50GDL18-15*10 | 18 | 150 | 7 | 15 |
65GDL24-12*2 | 24 | 24 | 6 | 3 |
65GDL24-12*3 | 24 | 36 | 6 | 4 |
65GDL24-12*4 | 24 | 48 | 6 | 5.5 |
65GDL24-12*5 | 24 | 60 | 6 | 7.5 |
65GDL24-12*6 | 24 | 72 | 6 | 7.5 |
65GDL24-12*7 | 24 | 84 | 6 | 11 |
65GDL24-12*8 | 24 | 96 | 6 | 11 |
65GDL24-12*9 | 24 | 108 | 6 | 15 |
65GDL24-12*10 | 24 | 120 | 6 | 15 |
80GDL36-12*2 | 36 | 24 | 5.5 | 4 |
80GDL36-12*3 | 36 | 36 | 5.5 | 5.5 |
80GDL36-12*4 | 36 | 48 | 5.5 | 7.5 |
80GDL36-12*5 | 36 | 60 | 5.5 | 11 |
80GDL36-12*6 | 36 | 72 | 5.5 | 11 |
80GDL36-12*7 | 36 | 84 | 5.5 | 15 |
80GDL36-12*8 | 36 | 96 | 5.5 | 15 |
80GDL36-12*9 | 36 | 108 | 5.5 | 18.5 |
80GDL36-12*10 | 36 | 120 | 5.5 | 18.5 |
80GDL54-14*2 | 54 | 28 | 5 | 7.5 |
80GDL54-14*3 | 54 | 42 | 5 | 11 |
80GDL54-14*4 | 54 | 56 | 5 | 15 |
80GDL54-14*5 | 54 | 70 | 5 | 18.5 |
80GDL54-14*6 | 54 | 894 | 5 | 18.5 |
80GDL54-14*7 | 54 | 98 | 5 | 22 |
100GDL72-14*2 | 72 | 28 | 4.5 | 11 |
100GDL72-14*3 | 72 | 42 | 4.5 | 15 |
100GDL72-14*4 | 72 | 56 | 4.5 | 18.5 |
100GDL72-14*5 | 72 | 70 | 4.5 | 22 |
100GDL72-14*6 | 72 | 74 | 4.5 | 30 |
100GDL72-14*7 | 72 | 98 | 4.5 | 30 |
 |  |
 |
||
