        B型離心泵的拆裝順序
        發布者:www.zgylasm.com   發布時間:16-06-03   閱讀:次

        B型離心泵的拆裝順序

        1、拆卸步驟

        (1) 首先使用拉馬拆卸聯軸器, 具體方法是:用專用工具拉馬的拉勾鉤住聯軸器,而其絲桿頂正泵軸中心, 慢慢轉動扳手, 即可將聯軸節拆下,在鉤拉過程中, 可用銅錘或銅棒輕擊聯軸器 。

        (2)將泵蓋和泵體上的緊固螺栓松開,將轉子組件從泵體中取出。

        (3)將葉輪前的葉輪螺母松開,即可取下葉輪(葉輪鍵應妥善保管好)。

        (4) 取下泵蓋和軸套,并松開軸承壓蓋,即可將軸從懸架中抽出(注意在用銅棒敲打軸頭時,應戴上葉輪螺母以防損傷螺紋)。



        2、安裝順序

        (1) 檢查各零部件有無損傷,并清洗干凈;

        (2) 將各連接螺栓等分別擰緊在相應的部件上;

        (3) 將密封圈分別放置在相應的位置;

        (4) 將密封環及填料壓蓋等依次裝到泵蓋內;

        (5) 將軸承裝到軸上后,裝入懸架內并合上壓蓋,將軸承壓緊;

        (6) 將葉輪、止動墊圈、葉輪螺母等依次裝入并擰緊,最后將上述組件裝到泵體內并擰緊泵體、泵蓋的連接螺栓。



        一、產品概況:

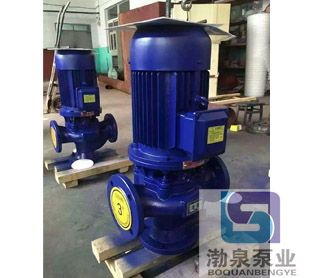

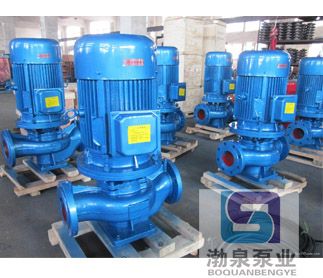

        ISG型系列單級單吸立式管道離心泵,供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵油泵。該產品具有同效節能、噪音低、性能穩定等特點。本單位科技人員聯合國內水泵專家選用優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-1993的標準。產品按ISO02858標準設計制造。



        二、主要特點:
        1、立式管道離心泵結構緊湊、體積小、外形美觀,其結構決定安裝占地面積小,如加上防護罩可置于戶外使用。
        2、葉輪直接安裝在電機軸上,從而保證泵的同心度,因而增強了泵的運行穩定性和延長泵的使用壽命。
        3、軸封采用機械密封或機械密封的組合,采用優質的硬質合金密封環,增強了密封的耐磨性,能有效地延長泵的使用壽命。
        4、安裝檢修方便,無需拆動管路系統。泵進口和出口為相同口徑,簡化了管道的連接。
        5、可根據流量和揚程的需要采用泵的串聯、并聯運行方式。
        6、可根據需要,吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
        7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,而不改變安裝占地面積,這是其它泵類所不具有的。



        三、主要用途:
        1、ISG型立式管道泵,供輸送清水及物理性質類似于清水的其它液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。
        2、IRG(GRG)型立式熱水(高溫)熱水循環泵,適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵,IRG使用介質溫度不超過120℃,GRG型使用介質溫度不超過240℃。
        3、IHG型立式管道化工泵,供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃~+120℃。
        4、IHGB型不銹鋼防爆型化工離心泵,適用于輸送易燃易爆性化工液體。
        5、YG立式管道油泵供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃~+120℃。
        6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低轉速離心泵,適用于環境聲要求很低的場合及空調循環等。



        四、工作條件:
        1、吸入壓力≤1.0Mpa,或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,科西德泵閥ISG型管道離心泵訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
        2、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm. 注:如使用介質為帶有細小顆粒,請在訂貨時說明,以便采用耐磨式機械密封。
        3、環境溫度<40℃,相對濕度<95%。
        注:如使用介質為帶有細小顆粒,請在訂貨時說明,以便廠家采用耐磨式機械密封。


        五、ISG型結構說明:
        1、泵與電機同端蓋,軸向尺寸縮短,結構簡單。
        2、泵體上設有取壓孔和放水孔。
        3、泵體上設有排氣閥,工作前能排放泵內空氣。
        4、泵體底部設有安裝底板和螺栓孔,保證整體機組安裝穩固。
