        ISWB80-250A_臥式單級防爆離心泵
        發布者:www.zgylasm.com   發布時間:16-07-28   閱讀:次

        臥式單級防爆離心泵,是在ISW離心泵基礎上派聲生出適用油泵及易燃易爆介質的一款離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀,具有行業領先水平。



        二、用   途
        臥式單級防爆離心泵,供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃~+120℃。



        三、工作條件:
        1、吸入壓力≤1.6MPa,或泵系統最高工作壓力 ≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出,以便在制造時防爆管道離心泵的過流部分和聯接部分采用鑄鋼材料。
        2、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm。
        注:如使用介質為帶有細小顆粒,請在訂貨時注明,以便廠家采用耐磨式機械密封。






        四、產品特點:
        運行平穩:泵軸的絕對同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。
        滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
        噪音低:兩個低噪音軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。
        故障率低:結構簡單合理,關鍵部分采用國際一流品質;配套,整機無故障工作時間大大提高。
        維修方便:更換密封、軸承,簡易方便。
        占地更省:出口可向左、向右、向上三個方向,便于管道布置安裝,節省空間。

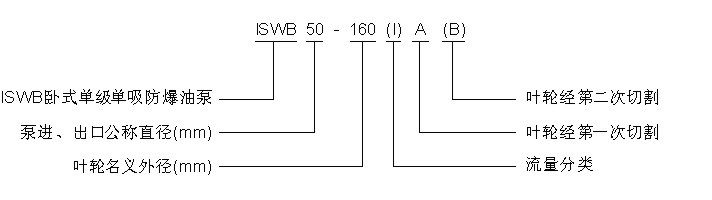

        五、型號意義:

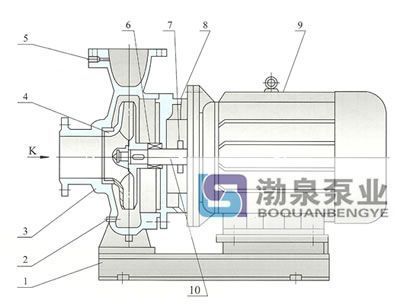

        六、結構說明圖:

        臥式離心泵結構說明圖





        1
        底座
        4
        葉輪
        7
        擋水圈
        10
        2
        放水孔
        5
        取壓孔
        8
        端蓋


        3
        泵體
        6
        機械密封
        9
        電機







        臥式單級防爆離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵,泵體和泵蓋兩部份是從葉輪背面處剖分的,即為后開門結構形式。大多數泵的葉輪前、后均設有封密環,并在葉輪后蓋板上設有平衡孔,以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入,出口為垂直向上布置。泵和電機同軸,電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯,安裝時無需校正,具有共同底座,并用JG型隔振器進行隔振。


        七、安裝方式圖:

        臥式離心泵安裝方式圖





        1
        進口球閥
        4
        出口閘閥
        7
        2
        進口撓性接頭
        5
        出口撓性接頭
        8
        泵底座
        3
        進口直管取壓段
        6
        出口直管取壓段
        9
        基礎臺
