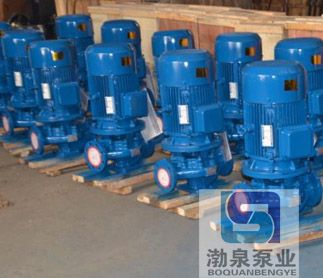

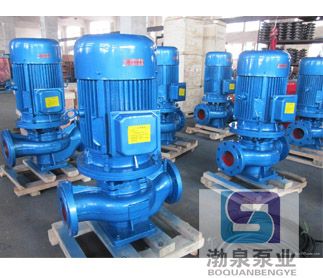

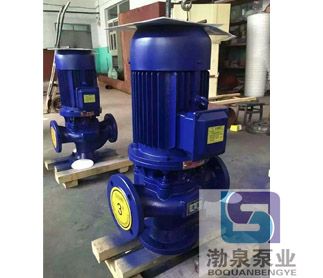

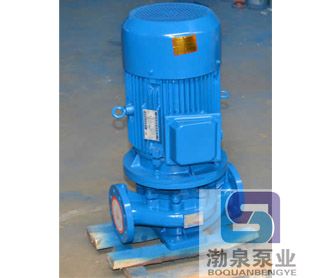

立式單級離心泵也是單級單吸離心泵，由于采用立式結構的設計所以也稱為立式離心泵，這種離心泵是按行業標準的性能和尺寸設計的，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。它將代替IS型臥式單級管道離心泵，該系列管道離心泵適用于工業和城市給水、排水，也可以用于農業灌溉，供輸送清水和性質與水相似的液體，溫度不超過80°c，超過80度可以選用熱水型管道離心泵或者耐高溫型管道離心泵。
二、立式單級離心泵 產品特點 1、ISG管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。 2、葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，管道離心泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了立式離心泵的運行平穩，振動小、噪音低。 3、立式單級離心泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。 4、立式單級離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。 5、該系列管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。 6、可根據管路布置的要求采用泵的豎式和橫式安裝。
三、立式單級離心泵 系列主要用途 1、ISG型管道離心泵是離心泵系列產品中最為常用的一款產品，主要用于輸送清水或者類似與清水的的液體之用，ISG型管道離心泵主要適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，ISG離心泵使用溫度T＜80℃。 2、IRG（GRG）型熱水管道離心泵廣泛適用于：能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG型立式離心泵使用度T＜120℃，GRG型立式離心泵在IRG熱水管道離心泵的基礎上增設了外接冷卻水裝置所以使用溫度小于240℃以?xún)?nèi)均能使用，使用之前必須外接冷水冷卻。
序號 | 型號 | 流量
m3/h | 揚程
m | 轉速
r/min | 功率
KW |
| | | | | | 2 | ISG25-125 | 4 | 20 | 2900 | 0.75 | 3 | ISG25-160 | 4 | 32 | 2900 | 1.5 | 4 | ISG25-160A | 3.7 | 28 | 2900 | 1.1 | 5 | ISG32-100(I) | 6.3 | 20 | 2900 | 1.1 | 6 | ISG32-125 | 5 | 20 | 2900 | 0.75 | 7 | ISG32-125(I) | 6.3 | 20 | 2900 | 1.1 | 8 | ISG32-160 | 4.5 | 32 | 2900 | 1.5 | 9 | ISG32-160A | 4 | 25 | 2900 | 1.1 | 10 | ISG32-160(I) | 6.3 | 32 | 2900 | 2.2 | 11 | ISG32-200 | 4.5 | 50 | 2900 | 3 | 12 | ISG32-200A | 4 | 40 | 2900 | 2.2 | 13 | ISG32-200(I) | 6.3 | 50 | 2900 | 4 | 14 | ISG40-125 | 6.3 | 20 | 2900 | 1.1 | 15 | ISG40-125A | 5.6 | 16 | 2900 | 0.75 | 16 | ISG40-160 | 6.3 | 32 | 2900 | 2.2 | 17 | ISG40-160A | 5.9 | 28 | 2900 | 1.5 | 18 | ISG40-160B | 5.2 | 24 | 2900 | 1.1 | 19 | ISG40-200 | 6.3 | 50 | 2900 | 4 | 20 | ISG40-200A | 5.9 | 44 | 2900 | 3 | 21 | ISG40-200B | 5.5 | 38 | 2900 | 2.2 | 22 | ISG40-250 | 6.3 | 80 | 2900 | 7.5 | 23 | ISG40-250A | 5.9 | 70 | 2900 | 5.5 | 24 | ISG40-250B | 5.5 | 60 | 2900 | 4 | 25 | ISG40-100(I) | 12.5 | 12.5 | 2900 | 1.1 | 26 | ISG40-125(I) | 12.5 | 25 | 2900 | 1.5 | 27 | ISG40-125(I)A | 10.5 | 16 | 2900 | 1.1 | 28 | ISG40-160(I) | 12.5 | 32 | 2900 | 3 | 29 | ISG40-160(I)A | 11.7 | 28 | 2900 | 2.2 | 30 | ISG40-160(I)B | 10.5 | 22.5 | 2900 | 1.5 | 31 | ISG40-200(I) | 12.5 | 50 | 2900 | 5.5 | 32 | ISG40-200(I)A | 11.7 | 44.5 | 2900 | 4 | 33 | ISG40-200(I)B | 10.5 | 35 | 2900 | 3 | 34 | ISG40-250(I) | 12.5 | 80 | 2900 | 11 | 35 | ISG40-250(I)A | 11.7 | 70 | 2900 | 7.5 | 36 | ISG40-250(I)B | 10.5 | 60 | 2900 | 5.5 | 37 | ISG50-100 | 12.5 | 12.5 | 2900 | 1.1 | 38 | ISG50-125 | 12.5 | 20 | 2900 | 1.5 | 39 | ISG50-125A | 11.2 | 17.2 | 2900 | 1.1 | 40 | ISG50-160 | 12.5 | 32 | 2900 | 3 | 41 | ISG50-160A | 11.7 | 28 | 2900 | 2.2 | 42 | ISG50-160B | 10.5 | 22.5 | 2900 | 1.5 | 43 | ISG50-200 | 12.5 | 50 | 2900 | 5.5 | 44 | ISG50-200A | 11.7 | 44.5 | 2900 | 4 | 45 | ISG50-200B | 10.5 | 35 | 2900 | 3 | 46 | ISG50-250 | 12.5 | 80 | 2900 | 11 | 47 | ISG50-250A | 11.7 | 70 | 2900 | 7.5 | 48 | ISG50-250B | 10.5 | 60 | 2900 | 5.5 | 49 | ISG50-100(I) | 25 | 12.5 | 2900 | 1.5 | 50 | ISG50-100(I)A | 22.4 | 10 | 2900 | 1.1 | 51 | ISG50-125(I) | 25 | 20 | 2900 | 3 | 52 | ISG50-125(I)A | 22.4 | 16 | 2900 | 2.2 | 53 | ISG50-160(I) | 25 | 32 | 2900 | 4 | 54 | ISG50-160(I)A | 23.4 | 28 | 2900 | 3 | 55 | ISG50-160(I)B | 21.6 | 24 | 2900 | 3 | 56 | ISG50-200(I) | 25 | 50 | 2900 | 7.5 | 57 | ISG50-200(I)A | 23.4 | 44 | 2900 | 7.5 | 58 | ISG50-200(I)B | 21.6 | 37 | 2900 | 5.5 | 59 | ISG50-250(I) | 25 | 80 | 2900 | 15 | 60 | ISG50-250(I)A | 23.4 | 70 | 2900 | 11 | 61 | ISG50-251(I)B | 21.6 | 60 | 2900 | 11 | 62 | ISG50-315(I) | 25 | 125 | 2900 | 30 | 63 | ISG50-315(I)A | 23.4 | 110 | 2900 | 22 | 64 | ISG50-315(I)B | 23.6 | 93 | 2900 | 18.5 | 65 | ISG65-100 | 25 | 12.5 | 2900 | 1.5 | 66 | ISG65-100A | 22.4 | 10 | 2900 | 1.1 | 67 | ISG65-125 | 25 | 20 | 2900 | 3 | 68 | ISG65-125A | 22.4 | 16 | 2900 | 2.2 | 69 | ISG65-160 | 25 | 32 | 2900 | 4 | 70 | ISG65-160A | 23.4 | 28 | 2900 | 3 | 71 | ISG65-160B | 21.6 | 24 | 2900 | 2.2 | 72 | ISG65-200 | 25 | 50 | 2900 | 7.5 | 73 | ISG65-200A | 23.4 | 44 | 2900 | 5.5 | 74 | ISG65-200B | 21.6 | 37 | 2900 | 4 | 75 | ISG65-250 | 25 | 80 | 2900 | 15 | 76 | ISG65-250A | 23.4 | 70 | 2900 | 11 | 77 | ISG65-250B | 21.6 | 60 | 2900 | 11 | 78 | ISG65-315 | 25 | 125 | 2900 | 30 | 79 | ISG65-315A | 23.4 | 110 | 2900 | 22 | 80 | ISG65-315B | 21.6 | 93 | 2900 | 18.5 | 81 | ISG65-100(I) | 50 | 12.5 | 2900 | 3 | 82 | ISG65-100(I)A | 44.8 | 10 | 2900 | 2.2 | 83 | ISG65-125(I) | 50 | 20 | 2900 | 5.5 | 84 | ISG65-125(I)A | 44.8 | 16 | 2900 | 4 | 85 | ISG65-160(I) | 50 | 32 | 2900 | 7.5 | 86 | ISG65-160(I)A | 46.8 | 28 | 2900 | 5.5 | 87 | ISG65-160(I)B | 43.2 | 24 | 2900 | 4 | 88 | ISG65-200(I) | 50 | 50 | 2900 | 15 | 89 | ISG65-200(I)A | 46.8 | 44 | 2900 | 11 | 90 | ISG65-200(I)B | 43 | 37 | 2900 | 7.5 | 91 | ISG65-250(I) | 50 | 80 | 2900 | 22 | 92 | ISG65-250(I)A | 46.8 | 70 | 2900 | 18.5 | 93 | ISG65-250(I)B | 43 | 60 | 2900 | 15 | 94 | ISG65-315(I) | 50 | 125 | 2900 | 37 | 95 | ISG65-315(I)A | 45.8 | 110 | 2900 | 30 | 96 | ISG65-315(I)B | 43 | 93 | 2900 | 30 | 97 | ISG80-100 | 50 | 12.5 | 2900 | 3 | 98 | ISG80-100A | 44.8 | 10 | 2900 | 2.2 | 99 | ISG80-125 | 50 | 20 | 2900 | 5.5 | 100 | ISG80-125A | 44.8 | 16 | 2900 | 4 | 101 | ISG80-160 | 50 | 32 | 2900 | 7.5 | 102 | ISG80-160A | 46.8 | 28 | 2900 | 5.5 | 103 | ISG80-160B | 43.2 | 24 | 2900 | 4 | 104 | ISG80-200 | 50 | 50 | 2900 | 15 | 105 | ISG80-200A | 46.8 | 44 | 2900 | 11 | 106 | ISG80-200B | 43 | 37 | 2900 | 7.5 | 107 | ISG80-250 | 50 | 80 | 2900 | 22 | 108 | ISG80-250A | 46.8 | 70 | 2900 | 18.5 | 109 | ISG80-250B | 43 | 60 | 2900 | 15 | 110 | ISG80-315 | 50 | 125 | 2900 | 37 | 111 | ISG80-315A | 45.8 | 110 | 2900 | 30 | 112 | ISG80-315B | 43 | 93 | 2900 | 30 | 113 | ISG80-315C | 41 | 85 | 2900 | 22 | 114 | ISG80-350 | 50 | 150 | 2900 | 55 | 115 | ISG80-350A | 44 | 142 | 2900 | 45 | 116 | ISG80-350B | 40 | 135 | 2900 | 37 | 117 | ISG80-100(I) | 100 | 12.5 | 2900 | 5.5 | 118 | ISG80-100(I)A | 89 | 10 | 2900 | 4 | 119 | ISG80-125(I) | 100 | 20 | 2900 | 11 | 120 | ISG80-125(I)A | 89 | 16 | 2900 | 7.5 | 121 | ISG80-160(I) | 100 | 32 | 2900 | 15 | 122 | ISG80-160(I)A | 93.5 | 28 | 2900 | 11 | 123 | ISG80-160(I)B | 86.4 | 24 | 2900 | 7.5 | 124 | ISG80-200(I) | 100 | 50 | 2900 | 22 | 125 | ISG80-200(I)A | 93.5 | 44 | 2900 | 18.5 | 126 | ISG80-200(I)B | 86.4 | 37 | 2900 | 15 | 127 | ISG80-250(I) | 100 | 80 | 2900 | 37 | 128 | ISG80-250(I)A | 93.5 | 70 | 2900 | 30 | 129 | ISG80-250(I)B | 86.4 | 60 | 2900 | 22 | 130 | ISG80-315(I) | 100 | 125 | 2900 | 75 | 131 | ISG80-315(I)A | 93.5 | 110 | 2900 | 55 | 132 | ISG80-315(I)B | 86.4 | 93 | 2900 | 45 | 133 | ISG80-315(I)C | 80 | 85 | 2900 | 37 | 134 | ISG100-100 | 100 | 12.5 | 2900 | 5.5 | 135 | ISG100-100A | 89 | 10 | 2900 | 4 | 136 | ISG100-125 | 100 | 20 | 2900 | 11 | 137 | ISG100-125A | 89 | 16 | 2900 | 7.5 | 138 | ISG100-160 | 100 | 32 | 2900 | 15 | 139 | ISG100-160A | 93.5 | 28 | 2900 | 11 | 140 | ISG100-160B | 86.4 | 24 | 2900 | 7.5 | 141 | ISG100-200 | 100 | 50 | 2900 | 22 | 142 | ISG100-200A | 93.5 | 44 | 2900 | 18.5 | 143 | ISG100-200B | 86.4 | 37 | 2900 | 15 | 144 | ISG100-250 | 100 | 80 | 2900 | 37 | 145 | ISG100-250A | 93.5 | 70 | 2900 | 30 | 146 | ISG100-250B | 86.4 | 60 | 2900 | 22 | 147 | ISG100-315 | 100 | 125 | 2900 | 75 | 148 | ISG100-315A | 93.5 | 110 | 2900 | 55 | 149 | ISG100-315B | 86.4 | 93 | 2900 | 45 | 150 | ISG100-350 | 100 | 150 | 2900 | 90 | 151 | ISG100-350A | 88 | 142 | 2900 | 75 | 152 | ISG100-350B | 80 | 135 | 2900 | 55 | 153 | ISG100-100(I) | 160 | 12.5 | 2900 | 11 | 154 | ISG100-125(I) | 160 | 20 | 2900 | 15 | 155 | ISG100-125(I)A | 143 | 16 | 2900 | 11 | 156 | ISG100-160(I) | 160 | 32 | 2900 | 22 | 157 | ISG100-160(I)A | 150 | 28 | 2900 | 18.5 | 158 | ISG100-200(I) | 160 | 50 | 2900 | 37 | 159 | ISG100-200(I)A | 150 | 44 | 2900 | 30 | 160 | ISG100-200(I)B | 138 | 37 | 2900 | 22 | 161 | ISG100-250(I) | 160 | 80 | 2900 | 55 | 162 | ISG100-250(I)A | 150 | 70 | 2900 | 45 | 163 | ISG100-250(I)B | 138 | 60 | 2900 | 37 | 164 | ISG125-100 | 160 | 12.5 | 2900 | 11 | 165 | ISG125-100A | 143 | 10 | 2900 | 7.5 | 166 | ISG125-125 | 160 | 20 | 2900 | 15 | 167 | ISG125-125A | 143 | 16 | 2900 | 11 | 168 | ISG125-160 | 160 | 32 | 2900 | 22 | 169 | ISG125-160A | 150 | 28 | 2900 | 18.5 | 170 | ISG125-160B | 138 | 24 | 2900 | 15 | 171 | ISG125-200 | 160 | 50 | 2900 | 37 | 172 | ISG125-200A | 150 | 44 | 2900 | 30 | 173 | ISG125-200B | 138 | 37 | 2900 | 22 | 174 | ISG125-250 | 160 | 80 | 2900 | 55 | 175 | ISG125-250A | 150 | 70 | 2900 | 45 | 176 | ISG125-250B | 138 | 60 | 2900 | 37 | 177 | ISG125-315 | 160 | 125 | 2900 | 90 | 178 | ISG125-315A | 150 | 110 | 2900 | 75 | 179 | ISG125-315B | 143 | 100 | 2900 | 75 | 180 | ISG125-315C | 134 | 88 | 2900 | 55 | 181 | ISG150-125 | 160 | 24 | 2900 | 11 | 182 | ISG150-125A | 150 | 16 | 2900 | 7.5 | 183 | ISG150-160 | 160 | 32 | 2900 | 22 | 184 | ISG150-160A | 150 | 28 | 2900 | 18.5 | 185 | ISG150-160B | 140 | 24 | 2900 | 15 | 186 | ISG150-200 | 160 | 50 | 2900 | 37 | 187 | ISG150-200A | 150 | 44 | 2900 | 30 | 188 | ISG150-200B | 140 | 38 | 2900 | 22 | 189 | ISG150-250 | 200 | 80 | 2900 | 75 | 190 | ISG150-250A | 187 | 70 | 2900 | 55 | 191 | ISG150-250B | 172 | 60 | 2900 | 45 | 192 | ISG150-315 | 200 | 125 | 2900 | 110 | 193 | ISG150-315A | 187 | 110 | 2900 | 90 | 194 | ISG150-315B | 172 | 93 | 2900 | 75 | 195 | ISG150-350 | 160 | 150 | 2900 | 110 | 196 | ISG150-350A | 150 | 142 | 2900 | 90 | 197 | ISG150-350B | 140 | 135 | 2900 | 75 | 198 | ISG100-125 | 50 | 5 | 1450 | 1.5 | 199 | ISG100-160 | 50 | 8 | 1450 | 2.2 | 200 | ISG100-160A | 46 | 6 | 1450 | 1.5 | 201 | ISG100-200 | 50 | 12.5 | 1450 | 4 | 202 | ISG100-200A | 44.7 | 10 | 1450 | 3 | 203 | ISG100-250 | 50 | 20 | 1450 | 5.5 | 204 | ISG100-250A | 46 | 17 | 1450 | 4 | 205 | ISG100-250B | 40.5 | 13 | 1450 | 3 | 206 | ISG100-315 | 50 | 32 | 1450 | 11 | 207 | ISG100-315A | 46 | 27.9 | 1450 | 7.5 | 208 | ISG100-315B | 40.5 | 21 | 1450 | 5.5 | 209 | ISG100-125(I) | 80 | 5 | 1450 | 2.2 | 210 | ISG100-160(I) | 80 | 8 | 1450 | 4 | 211 | ISG100-160(I)A | 72 | 6.5 | 1450 | 3 | 212 | ISG100-200(I) | 80 | 12.5 | 1450 | 5.5 | 213 | ISG100-200(I)A | 72 | 10 | 1450 | 4 | 214 | ISG100-250(I) | 80 | 20 | 1450 | 11 | 215 | ISG100-250(I)A | 75 | 17.5 | 1450 | 7.5 | 216 | ISG100-250(I)B | 69 | 15 | 1450 | 5.5 | 217 | ISG100-315(I) | 80 | 32 | 1450 | 15 | 218 | ISG100-315(I)A | 75 | 27.5 | 1450 | 11 | 219 | ISG100-315(I)B | 70 | 24 | 1450 | 11 | 220 | ISG100-400(I) | 80 | 50 | 1450 | 22 | 221 | ISG100-400(I)A | 75 | 44 | 1450 | 18.5 | 222 | ISG100-400(I)B | 70 | 38 | 1450 | 15 | 223 | ISG125-125 | 100 | 5 | 1450 | 2.2 | 224 | ISG125-160 | 100 | 8 | 1450 | 4 | 225 | ISG125-160A | 87 | 6 | 1450 | 3 | 226 | ISG125-200 | 100 | 12.5 | 1450 | 7.5 | 227 | ISG125-200A | 89 | 10 | 1450 | 5.5 | 228 | ISG125-250 | 100 | 20 | 1450 | 11 | 229 | ISG125-250A | 93.5 | 17.5 | 1450 | 7.5 | 230 | ISG125-250B | 87 | 15 | 1450 | 5.5 | 231 | ISG125-315 | 100 | 32 | 1450 | 15 | 232 | ISG125-315A | 91 | 27 | 1450 | 11 | 233 | ISG125-315B | 87 | 24 | 1450 | 11 | 234 | ISG125-400 | 100 | 50 | 1450 | 30 | 235 | ISG125-400A | 94 | 44 | 1450 | 22 | 236 | ISG125-400B | 87 | 37.5 | 1450 | 18.5 | 237 | ISG125-200(I) | 160 | 12.5 | 1450 | 11 | 238 | ISG125-200(I)A | 143 | 10 | 1450 | 7.5 | 239 | ISG125-250(I) | 160 | 20 | 1450 | 15 | 240 | ISG125-250(I)A | 147 | 17 | 1450 | 11 | 241 | ISG125-250(I)B | 134 | 14 | 1450 | 7.5 | 242 | ISG125-315(I) | 160 | 32 | 1450 | 22 |
|
