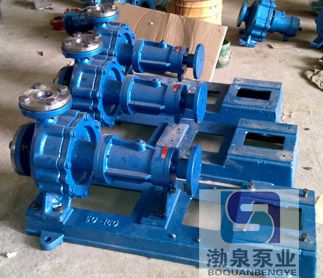

LQRY型臥式導熱油泵概述與用途

發布者：www.zgylasm.com 發布時間：16-08-10 閱讀：次

LQRY型臥式導熱油泵概述與用途：

LQRY系列臥式熱油泵是采用符合API610、GB3215-85、JB/T53300-94等相關規定的立式便拆結構設計，進出口位于同一中心線上，且進出口徑一致，改變了以往大進小出，小口徑的局限，設計規范化，結構合理，通用化程度高，更極大方便了管路上的安裝。立式熱油泵可像閥門一樣直接安裝在管路上，占地面積小，管路限制小，大大減小了安裝與修理空間，建設投入低，大大減少了企業在基礎上的投入，性價比優越。同時可根據使用要求(流量和揚程的需要)對該泵采用泵串聯、并聯運行方式。

LQRY型導熱油泵結構簡介

LQRY型熱油泵(導熱油泵)為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。高溫導熱油泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。該高溫?zé)嵊捅脧脑O(shè)計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。

　　LQRY型系列臥式熱油泵(導熱油泵)是船舶、石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、制革、樹脂、食品、鍋爐等各工業領域，≤350℃溫度熱油高性價比循環、輸送泵。

LQRY型臥式導熱油泵技術參數：

性能：

流量范圍：4m3/h~200m3/h

揚程范圍：20m~125m

電機功率：0.75kw~110kw

LQRY型臥式導熱油泵-型號意義：

LQRY 65 - 50 - 170

LQRY---------熱油泵|導熱油泵

65G---------泵吸入口直徑

mm50G---------泵排出口直徑

mm 170G---------泵葉輪名義直徑mm

LQLRY型立式導熱油泵-性能參數：

型號	流量		揚程 (M)	轉速 (r/min)	電機功率 (Kw)	效率 (η%)	汽蝕余量 (M)
型號	(m3/h)	(L/min)	揚程 (M)	轉速 (r/min)	電機功率 (Kw)	效率 (η%)	汽蝕余量 (M)
25-25-135	4	1.1	20	2850	0.75	36	2.3
25-25-170	4	1,1	32	2850	1.5	32	2.3
32-32-135	5	1.4	20	2850	0.75	44	2.3
32-32-170	6.5	1.8	32	2900	1.5	44	2.3
32-32-210	4.5	1.3	50	2900	3.0	32	2
40-40-135	6.2	1.7	20	2900	1.1	46	2.3
40-40-170	6.2	1.7	32	2900	2.2	40	2.4
40-40-210	6.2	1.7	50	2900	4	33	2.3
40-40-260	6.2	1.7	80	2900	7.5	28	2.2
40-40-135F	12.5	3.5	20	2900	1.5	58	2.4
40-40-170F	12.5	3.5	32	2900	3	52	2.3
40-40-210F	12.5	3.5	50	2920	5.5	46	2.3
40-40-260F	12.5	3.5	80	2920	11	38	2.3
50-50-135	12.5	3.5	20	2950	1.5	58	2.3
50-50-170	12.5	3.5	32	2950	3	52	2.5
50-50-210	12.5	3.5	50	2950	5.5	46	2.3
50-50-260	12.5	3.5	80	2950	11	38	2.1
50-50-135F	25	6.9	20	2920	3	68	2.4
50-50-170F	25	6.9	32	2900	4	63	2.5
50-50-210F	25	6.9	50	2920	7.5	58	2.5
50-50-260F	25	6.9	80	2840	15	50	2.5
50-50-325F	25	6.9	125	2880	30	40	2.4
65-65-170	25	6.9	32	2890	4	63	2.5
65-65-210	25	6.9	50	2900	7.5	58	2.5
65-65-260	25	6.9	80	2900	15	50	2.4
65-65-325	25	6.9	125	2900	30	40	2.5
65-65-170F	50	13.9	32	2900	7.5	71	3
65-65-210F	50	13.9	50	2930	15	67	3
65-65-260F	50	13.9	80	2930	22	59	3
65-65-325F	50	13.9	125	2930	37	54	3
80-80-170	50	13.9	32	2940	7.5	71	3.1
80-80-210	50	13.9	50	2940	15	67	3.1
80-80-260	50	13.9	80	2900	22	59	3.5
80-80-325	50	13.9	125	2950	37	54	3.4
80-80-170F	100	27.8	32	2900	15	76	3.4
80-80-210F	100	27.8	50	2900	22	74	3.6
80-80-260F	100	27.8	80	2900	37	69	4.1
80-80-325F	100	27.8	125	2900	75	66	4
100-100-170	100	27.8	32	2900	15	76	4
100-100-210	100	27.8	50	2900	22	74	4
100-100-260	100	27.8	80	2900	37	59	4.2
100-100-325	100	27.8	125	2900	75	66	4.2
100-100-170F	160	44.4	32	2900	22	79	5.6
100-100-210F	160	44.4	50	2900	37	79	5.2
100-100-260F	160	44.4	80	2900	55	77	4.8
125-125-170	160	44.4	32	2900	22	78	4
125-125-210	160	44.4	50	2900	37	77	5.5
125-125-260	160	44.4	80	2900	55	75	5
125-125-325	160	44.4	125	2900	90	70	5
150-150-170	160	44.4	32	2900	22	75	4.1
150-150-260F	200	55.6	80	2900	75	76	4.5
150-150-325F	200	55.6	125	2900	110	73	4.5

油泵選型須知:

一、導熱油泵產品名稱與型號，導熱油泵管道口徑，導熱油泵使用揚程，導熱油泵電機功率（KW），導熱油泵電機轉速（r/min），導熱油泵電壓〔V〕，導熱油泵使用的吸程，導熱油泵使用的介質名稱、比重、粘度、腐蝕性、毒性。

二、若已經由設計單位選定的導熱油泵型號，請按導熱油泵型號直接向廠家訂購。

三、請盡量提供詳細的產品使用要求，以便廠家選型的正確性，提高使用的最高效率。
