CDLF系列輕型不銹鋼立式多級泵

輕型不銹鋼立式多級泵CDLF系列（以下簡稱多級離心泵）是吸取了國內外技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。

CDL/CDLF輕型不銹鋼立式多級泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

二、產品特征：
1、采用優良的水力模型制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、該不銹鋼多級泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

三、產品用途：
1、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。
2、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
3、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、灌溉：農田灌溉、噴灌、滴灌。

四、輸送介質：
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。

五、運行條件：
1、稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
2、液體溫度：常溫型－15℃~+70℃、熱水型-15℃~+120℃。
3、環境溫度：最高+40℃。
4、海拔：最高1000m。

六、電機：
電機為全封閉，風冷式二極標準電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220－230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

八、型號意義：

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼（304或316）
|
|_________________  輕型不銹鋼立式多級離心泵

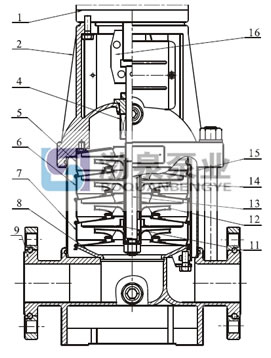

九、截面圖：

參數表
